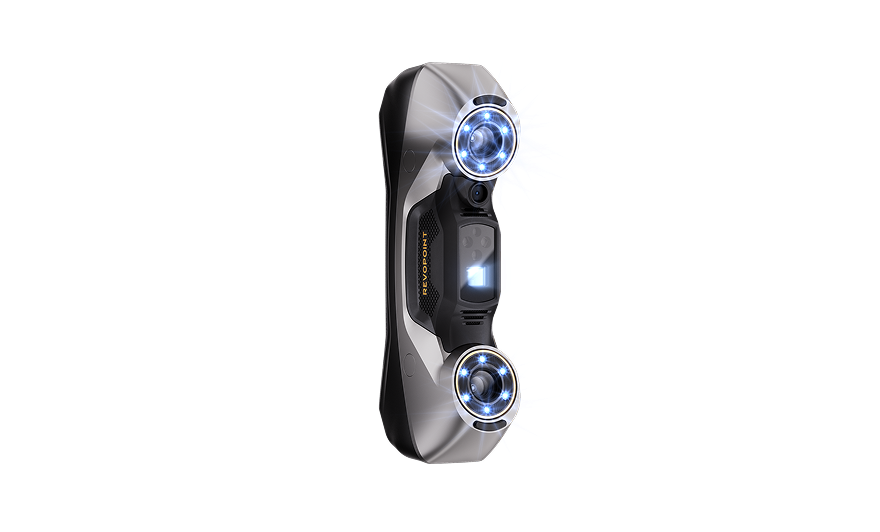

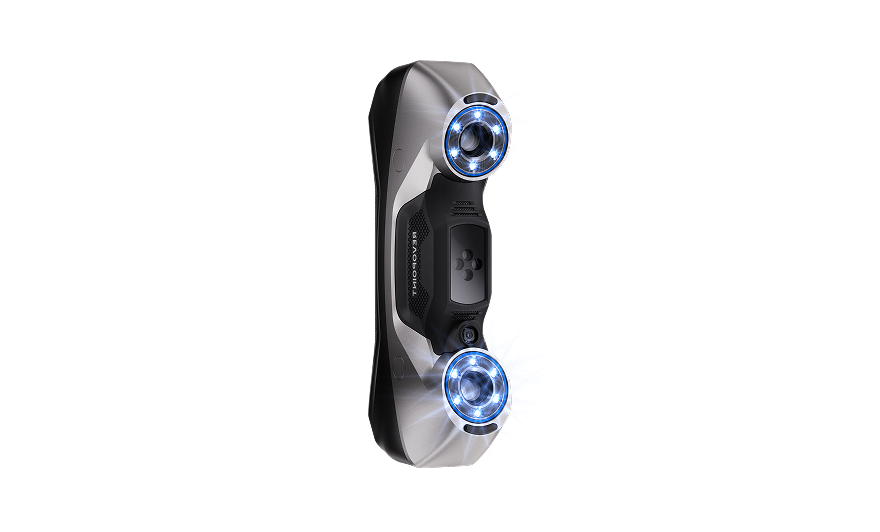

MetroX 三維掃描儀

多線激光&全場結構光三維掃描儀

觀看視頻咨詢報價 在線商城

產品特點

*注意：當使用MetroX的全場高速掃描模式或轉臺自動掃描模式時，建議對深黑色或有光澤的表面進行噴粉處理。

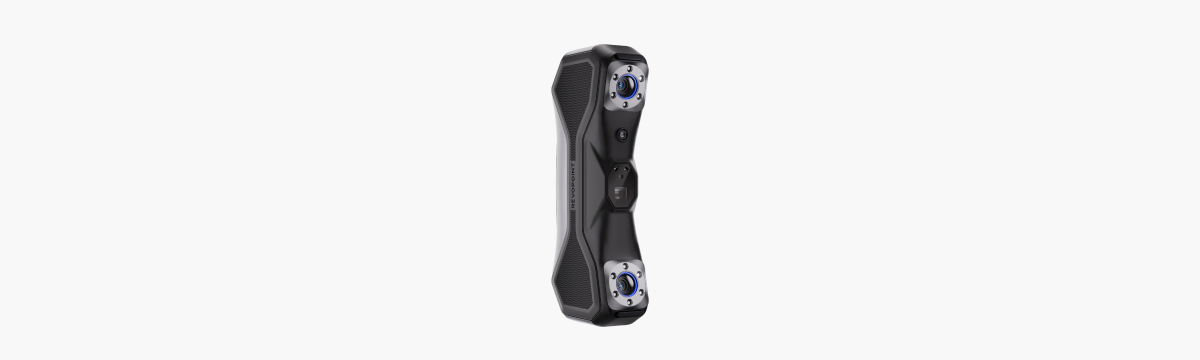

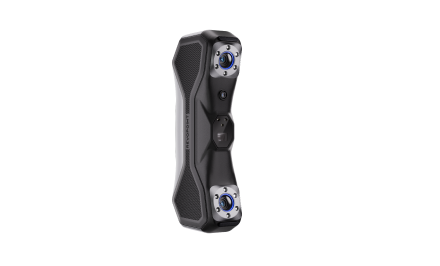

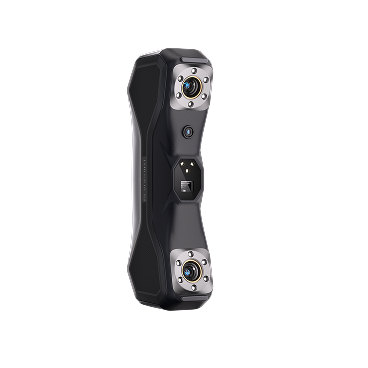

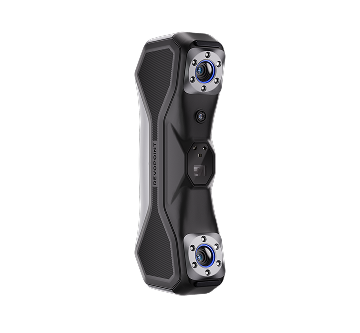

MetroX 三維掃描儀

四種掃描模式突破無限可能

交叉線掃描

MetroX 的 14 束藍色激光交叉線手持掃描模式，可快速獲取零部件上特征較少、深黑色及有光澤的物體表面特征信息。無需噴粉即可捕獲精細細節，快速掃描每秒可達 800,000 點。

平行多線掃描

MetroX 的 7 束藍色激光平行線手持掃描模式，通過投射 7 條高功率高質量的藍色激光平行線精確地捕獲每個精細細節，尤其適用于復雜表面和邊緣結構，更好地減少噪點從而提高 3D 模型的精度。

轉臺自動掃描

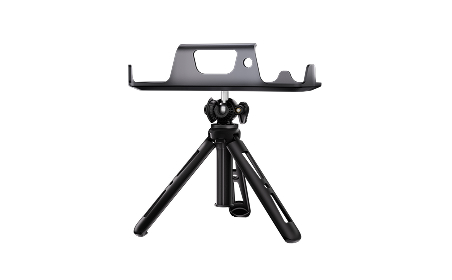

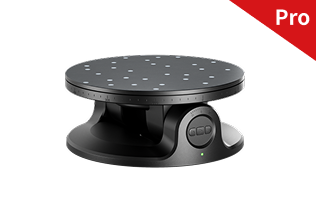

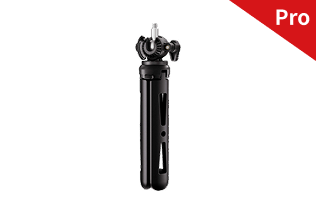

MetroX 的轉臺自動掃描模式，掃描儀通過三腳架支撐放置于桌面，對雙軸轉臺上的物體進行全場藍光高動態掃描，一鍵實現復雜形狀物體的可靠點云和彩色重建。

全場高速掃描

MetroX 的全場高速掃描模式，通過強大的 62 線全場藍光結構光，以最高 7,000,000 點/秒的速度，高效地捕獲物體表面大量高密度點云，對于具有幾何特征的物體可以免標記點自由拼接，適用于普遍物體的快速三維點云建模。

計量級精度

MetroX 采用工業級藍光精細激光投射，單幀重復精度最高可達 0.01 mm，單幀精度最高可達 0.03 mm，掃描儀體積精度可高達 0.03 mm + 0.1 mm × L (m)*。

*L 指物體的長度。

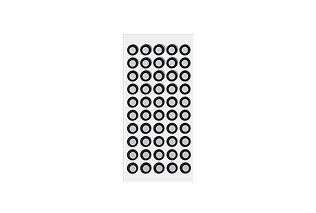

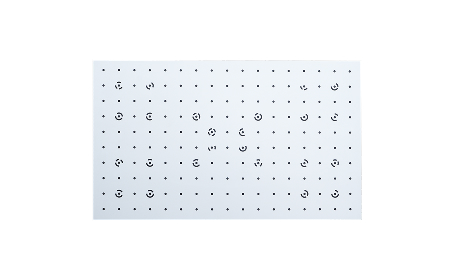

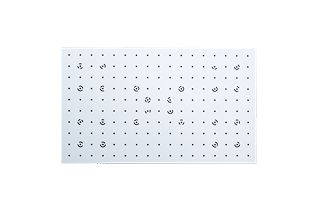

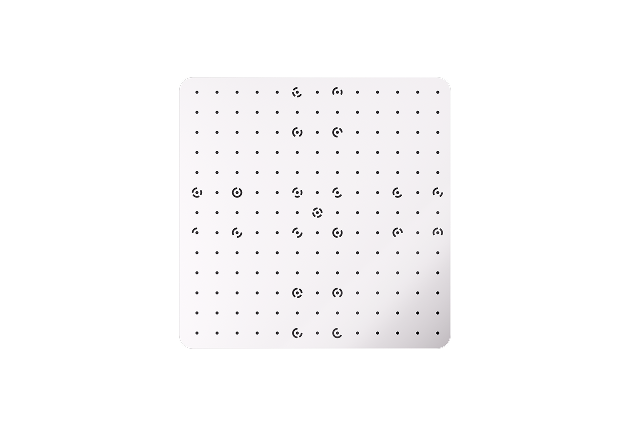

MetroX 標配標定精度高達 10μm 的高精度光刻標定板，用戶可通過配套軟件 Revo Scan 5 MetroX 簡單便捷的標定流程，輕松完成設備的周期性標定校正，確保設備長期使用的可靠精度。

三種拼接方式

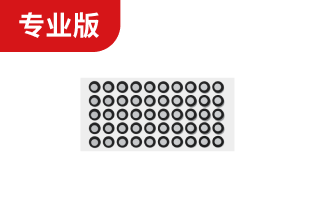

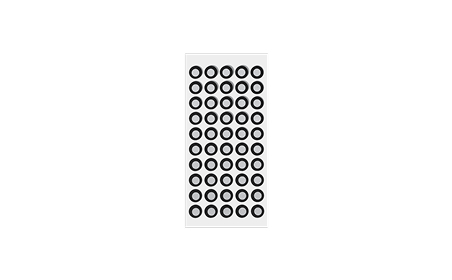

MetroX 提供三種拼接方式：特征拼接模式適用于物體特征豐富的對象，標記點拼接模式適用于無特征或特征較少的對象，全局標記點模式適用于體積較大的對象并且可以提高體積精度。

GPU 加速，掃描速度高達 60 fps

*GPU 加速功能兼容性：目前僅支持 NVIDIA RTX 30 和 40 系列 GPU（僅限 Windows）

GPU 加速前

GPU 加速后

標記塊套件

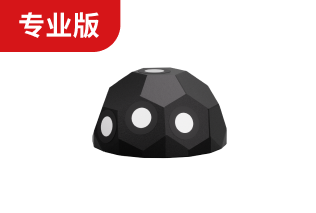

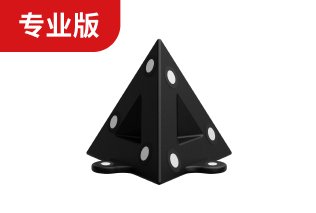

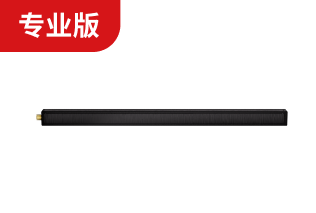

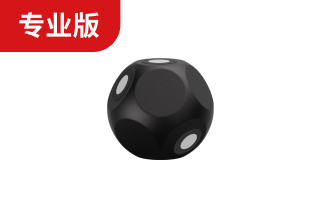

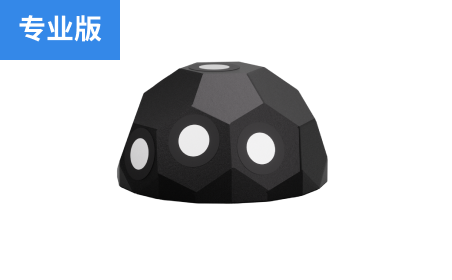

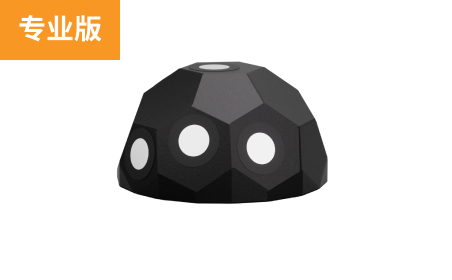

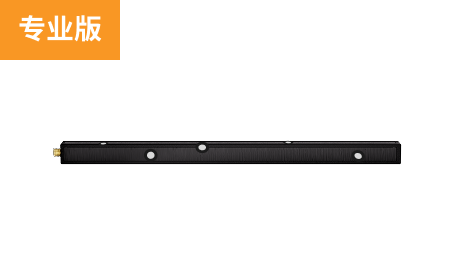

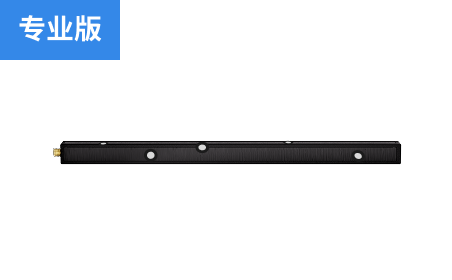

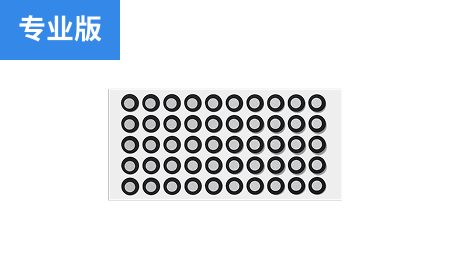

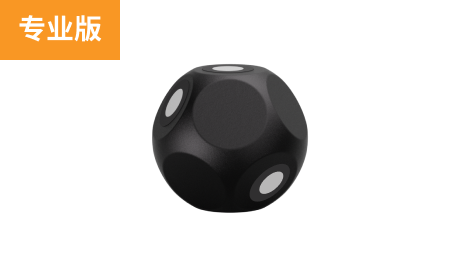

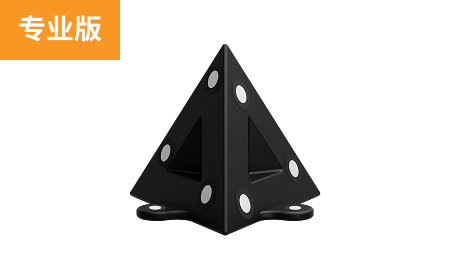

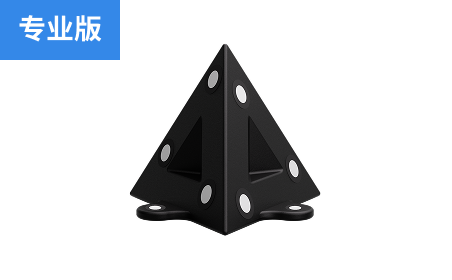

MetroX 專業版配有標記塊套件，該套件包含磁吸式標記點小球、磁吸式標記點半球、磁吸式標記三棱錐和標記桿，通過使用該套件有助于掃描儀更準確地定位物體的空間位置，從而提升掃描精度。該套件可重復使用，也可以自由組合。

操控簡單便捷

MetroX 提供了 4 個快捷功能按鍵，開始/暫停掃描、調整深度相機曝光、放大/縮小主視圖顯示區域，一鍵開啟絲滑掃描。

高清全彩掃描

MetroX 的高清 RGB 相機可以準確捕捉色彩，搭配轉臺自動掃描模式，可以真實、生動地還原物體表面色彩，快速、有效地重建 3D 全彩模型。

強大的編輯軟件

MetroX 配套免費的 Revo Scan 5 MetroX 掃描軟件，可以直觀、便捷的控制掃描并編輯數據，兼容 Windows、macOS 設備。

掃描
輕松調整每個掃描設置，從精度和曝光度到掃描距離，以實現最佳捕獲效果。

處理
使用一鍵處理或手動編輯調整模型細節，提供點云融合、構網、紋理貼圖和關鍵幀編輯等多個后處理選項。

編輯
選擇并刪除不需要的數據，清除孤立和重疊數據，根據不同需求進行平滑、簡化或補洞。

合并
對大物體或復雜物體進行分區掃描和處理，通過特征對齊或手動選點對齊合并成一個完整的三維模型。

導出
支持多種文件格式，包括 PLY, OBJ, STL, ASC, 3MF, GLTF, FBX。適配主流 CAD 和建模軟件。

掃描

處理

編輯

合并

導出

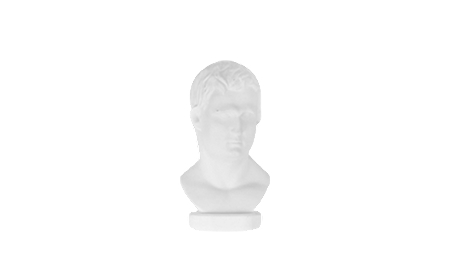

MetroX 掃描的模型展示

應用領域

逆向工程

MetroX 三維掃描儀憑借其高達0.03mm的精度和多線激光掃描功能，能夠精準捕捉復雜物體的幾何形狀與細節，可滿足逆向工程中的精密建模需求，大幅縮短了產品開發周期。

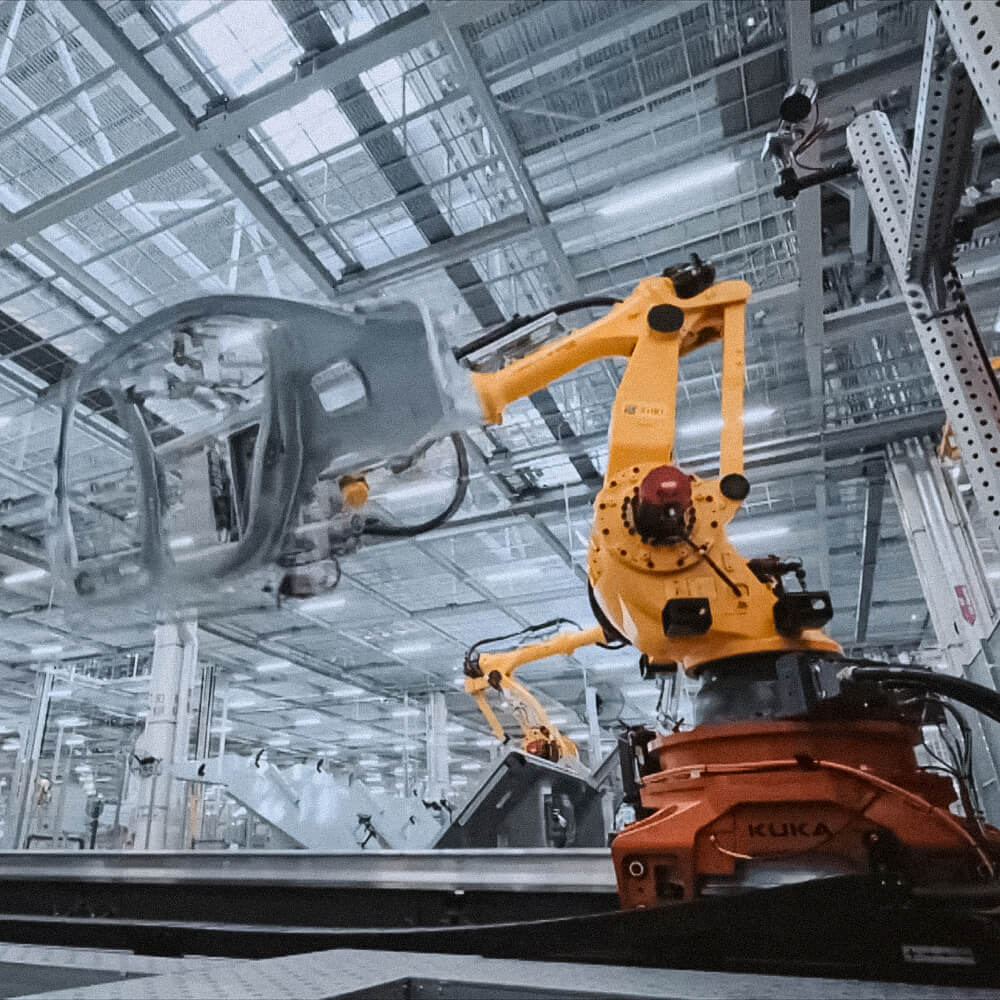

工業測量

MetroX憑借工業級多線激光和全場藍光掃描技術和高達7百萬點/秒的掃描速度，適合測量復雜形狀的工件和高反射率的材料。精準檢測出任何微小的缺陷或尺寸偏差，確保產品符合嚴格的質量標準。
增材制造

MetroX以其高精度掃描和免貼點快速全場掃描模式，能夠?yàn)?D打印提供精確的模型數據，尤其適合處理復雜曲面的物體。
產品原型設計

MetroX的快速全場掃描和轉臺自動掃描模式，能夠高效捕捉物體的完整形狀和細節，提供高質量的3D模型數據。使整個設計流程更加高效，滿足產品原型設計的快速迭代的需求。

規格參數

Group 147

掃描方式: 手持、桌面

技術原理: 多線激光及全場藍光結構光

掃描對象: 中型及小型物體

單幀重復精度*: 0.01 mm

單幀精度*: 0.03 mm

體積精度: 0.03 mm + 0.1 mm × L (m) L為物體的長度

最小點距: 0.05 mm

工作距離: 200 - 400 mm

單幀掃描范圍（最近）: 160 × 70 mm at 200 mm

單幀掃描范圍（最遠）: 320 × 215 mm at 400 mm

視野角度, H × V: 43 × 33°

推薦最小掃描尺寸: 10 × 10 × 10 mm

最大掃描尺寸: 1 × 1 × 1 m

最高掃描幀率: 多線激光掃描：800,000 點/秒全場藍光掃描：7,000,000 點/秒

深度相機分辨率: 200萬像素

RGB相機分辨率: 200萬像素

是否支持彩色掃描: 僅轉臺自動掃描模式支持彩色掃描

拼接方式: 特征拼接、標記點拼接、全局標記點拼接

是否支持室外掃描*: 否

光源*: 14 束藍色激光交叉線 ;7 束藍色激光平行線 ;62線全場藍色結構光

深度補光燈*: 12 個

CPU: 4 核 ARM, 2.0 GHz

內置芯片計算功能: 進行深度數據計算

按鈕: 4

最低電腦配置*: macOS 處理器：M1 Pro/Max/Ultra 內存?≥ 16GB Windows 處理器：Intel i7 第10代 10700 或 AMD Ryzen 7 5800 內存?≥ 32GB 顯卡（可選）：NVIDIA GeForce RTX 3050 (8GB)

推薦電腦配置*: macOS 處理器：M2 Pro/Max/Ultra, M3 Pro/Max/Ultra 內存?≥ 24GB Windows 處理器：Intel i9 第12代及以上內存 ≥ 64GB 顯卡：NVIDIA RTX 4060 (8 GB) 及以上

兼容系統: Windows 10/11（64位）, macOS 11.0及以上

輸出文件格式: PLY、OBJ、STL、ASC、3MF、GLTF、FBX

輸出數據是否兼容3D打印: ?

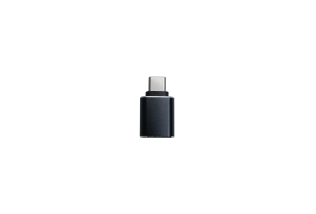

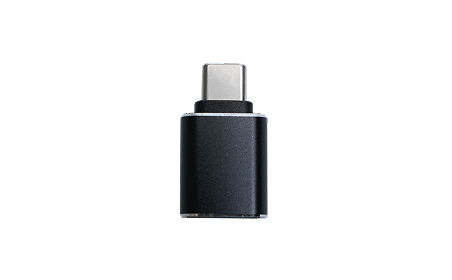

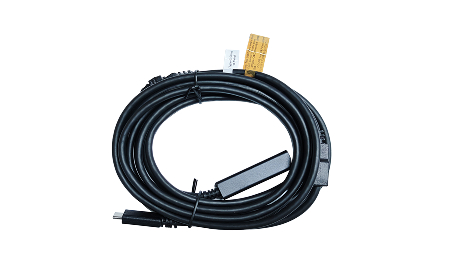

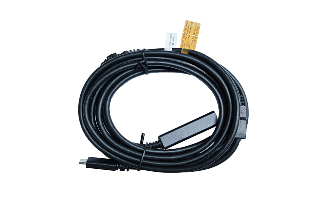

接口類型: USB Type-C

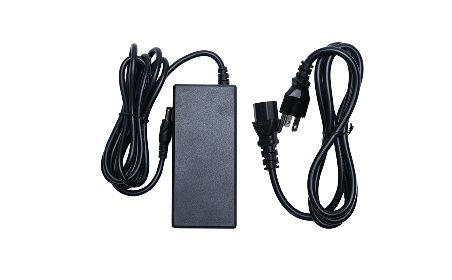

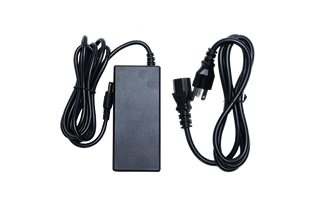

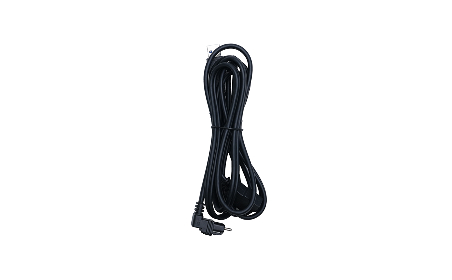

電源: DC 12V, 3A

掃描儀機身重量: 508 g

尺寸(長 × 寬 × 高): 209 × 88 × 44 mm

特殊物體掃描: 多線激光模式下，掃描透明、鏡面物體時，請使用噴粉/顯影劑。全場結構光模式下，掃描透明、黑色、鏡面、高反光物體時，推薦使用顯影劑。

是否支持掃描儀標定: 是

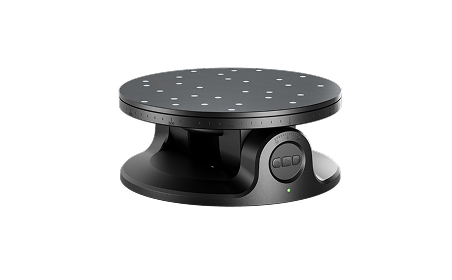

支持配件: 雙軸轉臺、標記塊套件

單幀重復精度是指單角度下多次重復測定同一物體時，各測定值之間彼此相符合的程度。單幀精度指單角度下多次測定的平均值與實際值相符合的程度。單幀重復精度與單幀精度兼為在實驗室標準環境采用標準測試方法得到，實際使用環境下的結果可能有所不同。。
Class 2M 激光安全提示：
（1）產品采用 Class 2M 激光投射器，請避免近距離直視光源！詳情請參閱 Class 2M 激光標準文件。
（2）不得通過光學儀器（如望遠鏡、相機鏡頭）直視激光束，避免放大的激光束對視網膜造成的損傷。
（3）禁止在激光束路徑上使用反射表面（如鏡子、玻璃等），避免激光反射。
本產品有閃光燈，可能不適合患有光敏性癲癇的人群使用。
如果您不確定 CPU 的具體配置，請確保 CPU 核心數 ≥ 8，線程數 ≥ 16，且基礎頻率 ≥ 2.4GHz。
