逆向工程修復摩托車壞損零件
在 Revopoint 的用戶中，有專業 3D 從業者，也有關注 3D 行業的愛好者，他們并不止步于純粹的實物掃描 3D 建模，更創新地將 3D 掃描的功能與結果應用于更專業的領域，諸如逆向工程中的汽車改造、發動機改造等，獲得了出乎意料的好效果。在這些專業的工業設計場景中，Revopoint 3D 掃描儀以高精度、高性價比、輕巧便攜的特點，幫助用戶實現了設計目標，并獲得了用戶的積極評價。
海外某用戶分享了他使用Revopoint POP 2 開展逆向工程，掃描摩托車壞損零件，進而制作完好零件的過程。
這位海外用戶的鄰居是一位狂熱的摩托愛好者，鄰居對他的 3D 技術提出挑戰，要求他使用三維掃描儀 ，結合 3D 打印技術，為他的愛車制作備用零件。

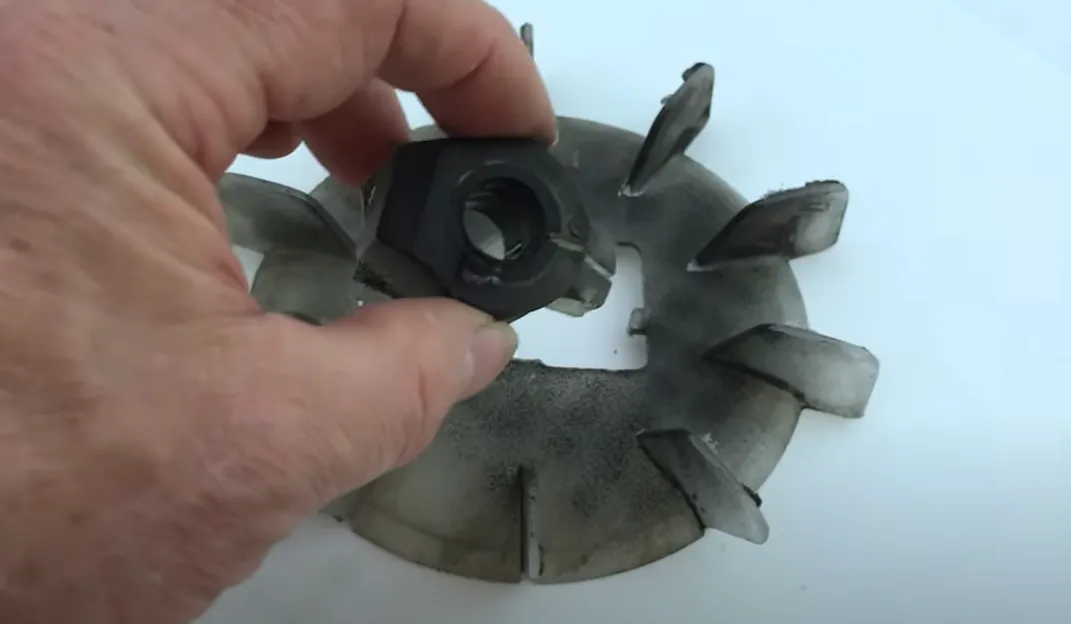

圖中我們可以看到，這片取自于兩匹馬力，每分鐘 1700 轉的摩托車零件，葉片已經出現了變形、毛邊等損壞，中心部分更是直接脫離底盤，已經無法使用。而如果想替換該零件，則需要購買昂貴的成套新配件。如果能用 3D 技術單獨制作零件，維修成本能顯著降低。

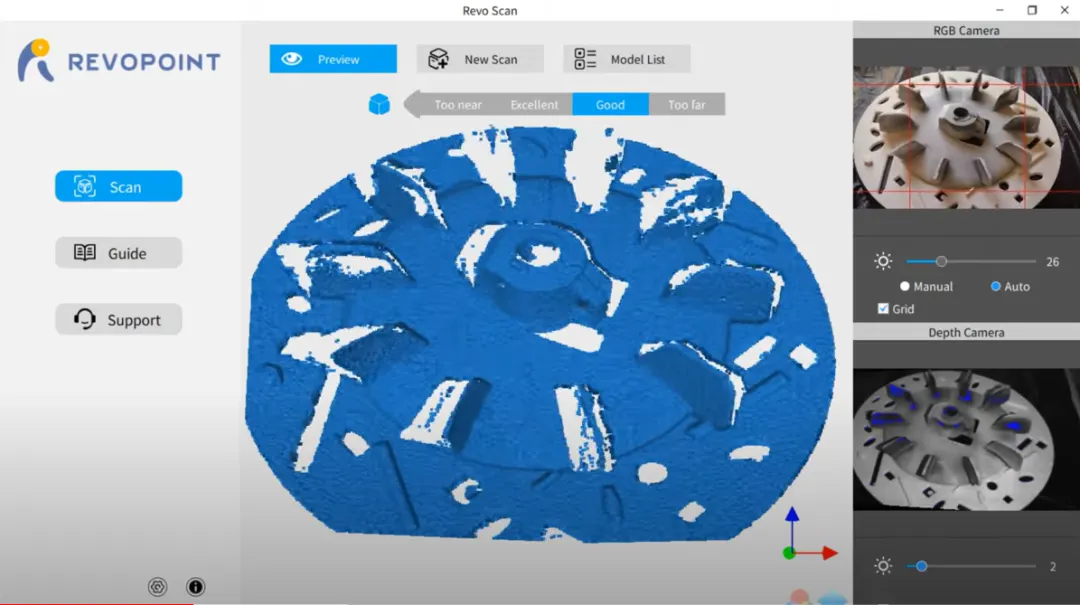

使用三維掃描儀在獲取了足夠的點云數據后，即可在 3D 設計軟件中開展逆向工程設計。

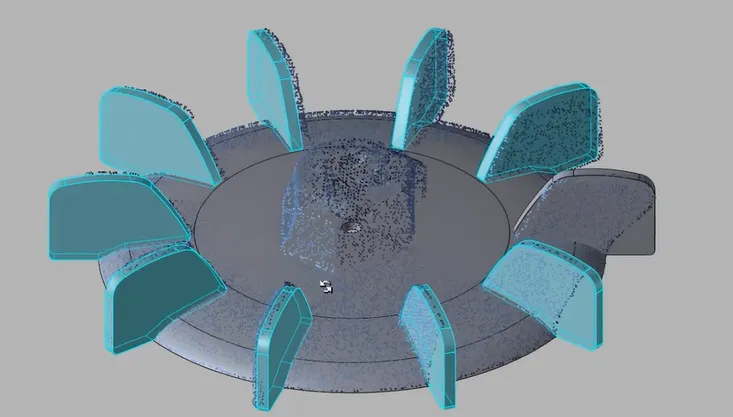

將掃描獲得的損壞件模型導入 Design X 軟件，檢查弧度、尺寸等數據誤差，以確保后續打印獲得的零件可用，隨后就可以開始對葉片零件的模型進行逆向工程修復了。將底部圓盤修復完整、所有葉片統一整形，為脫落的中心部分開孔并拼合在圓盤上，即可完成該零件的逆向工程修復。

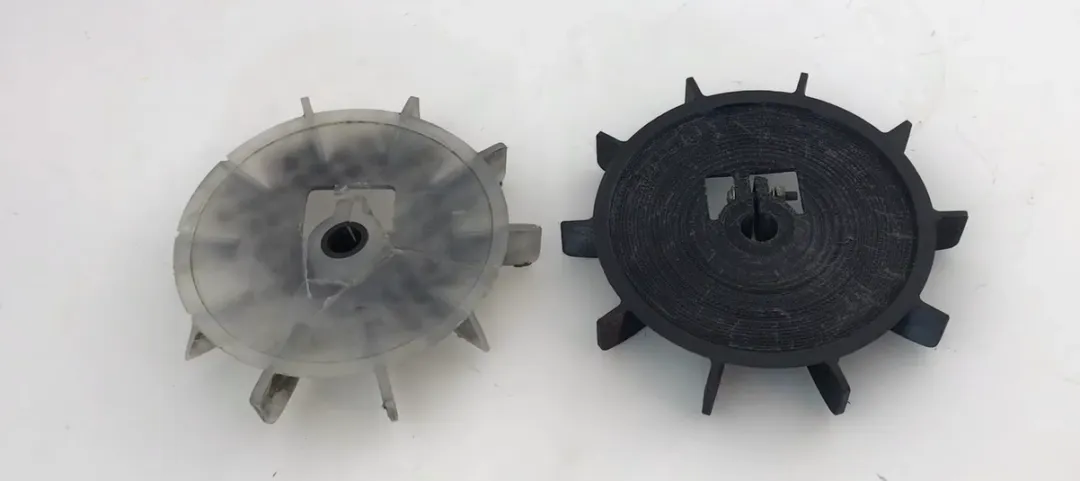

采用合適的耗材，再利用 3D 打印將修復好的模型打印出來，就可以使用了。這位用戶對 3D 技術的熟練運用，不僅幫助這位摩托車主，省下整套零部件費用，也減少了不必要的浪費。
