在汽車制造領域，每一個零部件都扮演著不可或缺的角色，共同確保車輛的安全性和操控性等。在傳統方式下，工業零部件設計生產過程中，由于人工測量的誤差，需要不斷測試、調整，整體花費時間及人力成本高。近年來，三維掃描技術在汽車制造領域得到了廣泛應用，特別是在高精度工業模型文件的制作方面，滿足了現代汽車精益化、高效化的生產訴求。

本文我們就以汽車轉向節為例，介紹三維掃描儀如何助力工業、汽車零部件高效逆向建模。

關鍵轉向組件與嚴苛設計要求

轉向節（Steering Knuckle），又稱“羊角”，是汽車轉向系統中的一個重要組件，位于汽車前懸架系統的前端，連接著懸掛系統與車輪，能夠使汽車穩定行駛并靈敏傳遞行駛方向。

轉向節的設計精度直接影響轉向系統的響應速度、轉向角度精確度、輪胎磨損情況以及行駛過程中的振動與噪音控制等。若其出現問題，車輛會出現方向回位不良，前輪異常磨損、車輪軸承容易損壞，車身異響等情況。

因此，汽車羊角的結構設計、尺寸公差與表面質量要求極高，任何微小的偏差都可能導致車輛操控性能的顯著下降。

三維掃描儀：精準數據采集的利器

卡尺、卷尺和直尺是傳統的測量工具，若使用傳統工具手工測量數據，來繪圖建模的話，需要反復測量、修改，不僅效率低下，而且精度難以保證。

如今，借助三維掃描技術，能夠準確無誤地還原汽車羊角等復雜零部件的每一細微特征和曲線，從而助力制造商突破傳統制造瓶頸，實現對零部件設計與生產的嚴格把控與持續優化。這一技術不僅提升了汽車零部件的質量和一致性，也大大地縮短了產品開發周期，降低了制造成本，并為汽車工業的設計創新提供了更為廣闊的空間和可能性。

三維掃描逆向建模流程：

Step1：掃描階段

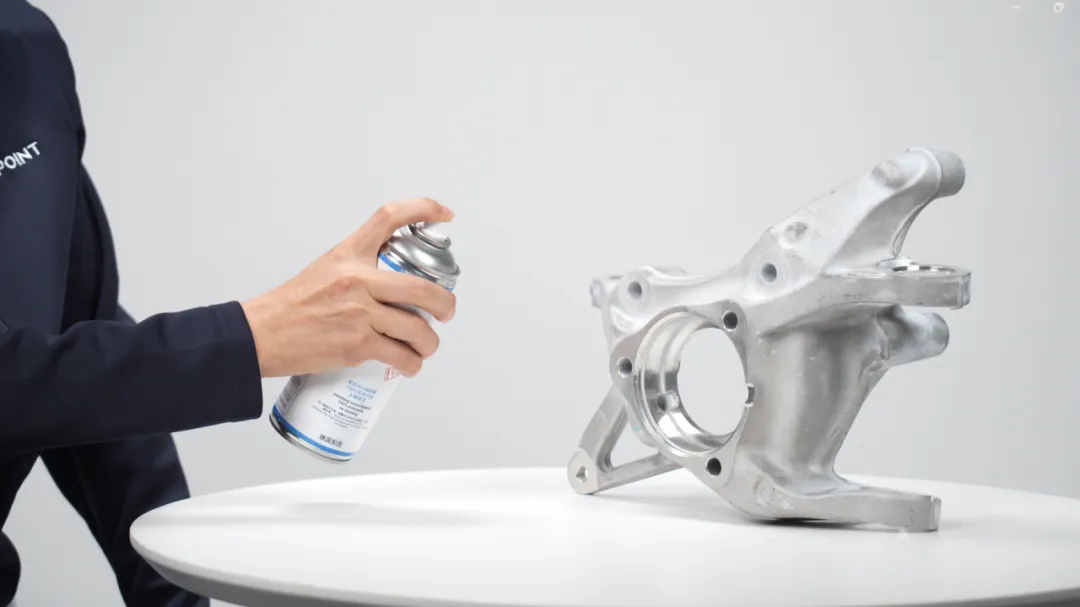

使用Revopoint三維掃描儀對汽車羊角進行全面掃描，生成密集、完整的三維點云數據。掃描過程中，注意調整設備位置和角度，確保所有特征區域無遺漏，并遵循最佳掃描距離與光照條件，以獲得最高質量的數據。

Step2：模型處理

采用知象光電自研Revo Scan軟件具備強大的點云清理、對齊、融合、去噪等功能，能夠將雜亂的點云數據轉化為光滑、連續的三角網格模型，為后續建模奠定堅實基礎。

Step3：逆向建模

將掃描得到的原始點云數據導入專業逆向軟件中。利用曲面重構工具，基于處理后的網格模型創建精確的幾何特征，進一步構建參數化實體模型，確保模型具備設計意圖的完全表達和后期修改的靈活性。

Step4：檢查優化

對逆向得到的羊角模型進行尺寸檢查、GD&T（幾何尺寸與公差）標注、公差分析等，確保模型各項指標符合設計規范和制造要求。如有必要，進行模型修正與優化，直至達到生產標準。

三維掃描建模優勢

• 精準還原


Revopoint MINI 2三維掃描儀憑借高分辨率藍光結構光，能實現高達0.02mm的單幀重復精度的點云數據采集，確保對羊角細微特征的精準捕捉。

與逆向工程軟件相結合，能夠精準再現汽車羊角的復雜幾何形狀與微小細節，確保逆向模型與實物零部件的高度一致，滿足高精度制造的需求。

• 效率提升

面對羊角繁多的幾何特征和大量尺寸數據，傳統手工測量與建模方式耗時長且易出錯。

MINI 2 三維掃描儀掃描幀率高達16 fps，且單幀畫幅可達168mm*132mm@250mm，不僅能夠高精度再現物體的細節，也能夠為您節省更多寶貴時間，讓掃描更加輕松高效。

• 成本降低


避免了因設計錯誤導致的反復試制與修改，減少了材料浪費與工時消耗，有效降低了研發與生產成本。

• 可持續創新


逆向建模得到的數字化模型不僅可用于當前生產，還可作為知識庫資源，為未來產品的改型設計、仿真分析、質量監控等提供寶貴數據支持，推動企業的持續技術創新。

Revopoint三維掃描儀為工業零部件逆向建模提供了高效、準確、經濟的解決方案，相信隨著數字化技術的不斷進步與發展，這種基于三維掃描的逆向建模方法，將會得到更廣泛的推廣和應用。
